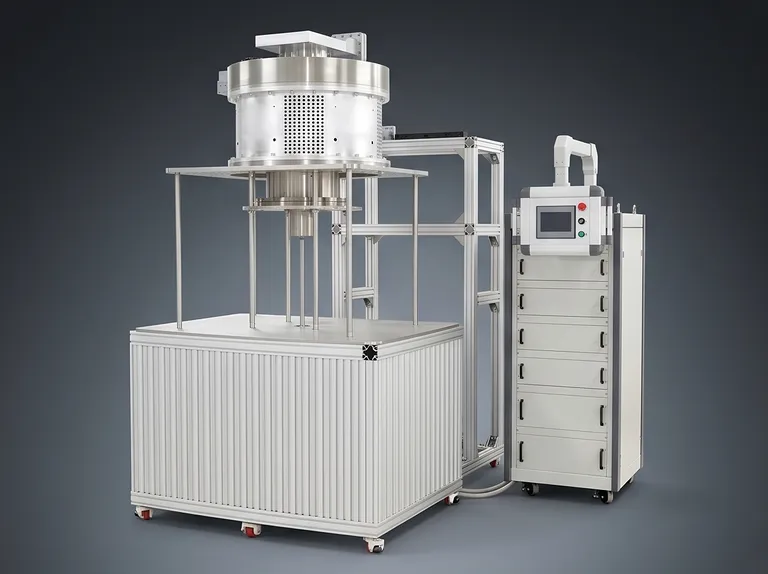

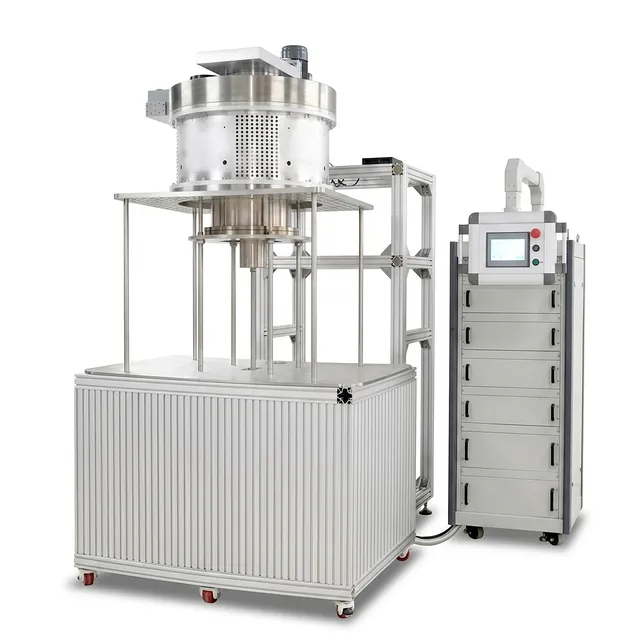

Reator do Sistema de Deposição Química de Vapor por Plasma Micro-ondas Máquina de Diamante MPCVD de 915MHz

Visão Geral do Produto

Este sistema de deposição química de vapor por plasma micro-ondas de grau industrial representa o auge da tecnologia de síntese de diamantes. Utilizando uma fonte de micro-ondas de 915MHz, o equipamento gera um ambiente de plasma estável e de alta densidade, projetado especificamente para o crescimento rápido de diamantes monocristalinos e policristalinos de alta pureza. Ao dissociar a geração de plasma do aquecimento do substrato, esta unidade oferece controle incomparável sobre o ambiente químico, garantindo que os materiais resultantes atendam aos padrões laboratoriais e industriais mais rigorosos.

O sistema foi projetado para facilitar a produção em larga escala de gemas cultivadas em laboratório e materiais funcionais avançados. Seus principais casos de uso vão desde a criação de gemas de diamante brancas, amarelas e azuis até a deposição de substratos de filme fino para dispositivos eletrônicos de alta potência. Os setores-alvo incluem fabricação de joias de alta qualidade, fabricação de semicondutores e pesquisa aeroespacial, onde as propriedades térmicas e mecânicas de diamantes de alta qualidade são indispensáveis.

Construído para operação contínua em ambientes industriais e de P&D exigentes, o sistema prioriza a confiabilidade e a consistência. Cada componente, desde o gerador de micro-ondas de alta potência até a câmara de reação resfriada a água, é projetado para manter a integridade estrutural e a estabilidade do processo ao longo de longos ciclos de crescimento. Este design robusto garante que os fabricantes possam obter resultados repetíveis, maximizando o rendimento e reduzindo o custo total de propriedade para o processamento de materiais avançados.

Principais Características

• Cinética de Crescimento Acelerada: Este sistema atinge velocidades de crescimento de cristais de diamante de 10 a 100 vezes mais rápidas do que os métodos de síntese tradicionais, aumentando significativamente a produtividade do lote e a eficiência operacional para a produção em escala industrial.
• Fonte de Micro-ondas de 915MHz de Alta Potência: Equipada com uma fonte de alimentação ajustável de 3 a 75kW, a unidade mantém uma descarga de plasma estável em uma grande área, o que é fundamental para o crescimento de diamantes monocristalinos de grande tamanho com mínimos defeitos.
• Controle de Atmosfera de Precisão: O sistema de fornecimento de gás possui 5 a 7 linhas independentes com placas de gás soldadas totalmente em metal e conectores VCR, garantindo um ambiente de alta pureza e controle preciso sobre a dopagem para a produção de diamantes coloridos.
• Projeto Avançado de Cavidade Ressonante: Utilizando os modos de operação TM021 ou TM023 dentro de uma cavidade cilíndrica resfriada a água, o sistema otimiza a distribuição do campo de micro-ondas para evitar a instabilidade do plasma mesmo em níveis de alta potência.
• Integridade de Alto Vácuo: A câmara de reação é projetada com uma taxa de vazamento inferior a 5×10⁻⁹ Pa.m³/s, suportada por medidores de vácuo Pirani importados e válvulas de gaveta de alto desempenho para manter um ambiente de crescimento imaculado.
• Capacidade de Substrato em Larga Escala: O sistema acomoda porta-amostras com diâmetros de até 200mm, fornecendo uma área efetiva de uso monocristalina de ≥130mm, tornando-o ideal tanto para o crescimento de gemas em massa quanto para aplicações semicondutoras de wafer grande.
• Gerenciamento Térmico Abrangente: Um sofisticado sistema de resfriamento a água de 3 vias monitora a temperatura e o fluxo em tempo real, protegendo componentes críticos e o suporte do substrato contra o calor extremo gerado durante o processo de plasma de 75kW.
• Gerenciamento Automatizado de Processos: Os controles PLC integrados da Siemens e Schneider permitem a programação precisa de receitas de crescimento, garantindo que cada lote siga os parâmetros exatos necessários para a síntese de diamante Tipo IIa de alta pureza.

Aplicações

Especificações Técnicas

Desempenho do Sistema e Parâmetros Principais: TU-CVD05

Lista de Componentes Críticos: TU-CVD05

Por Que Escolher Este Produto

• Velocidade de Crescimento Industrial: Este equipamento oferece taxas de crescimento até 100 vezes mais rápidas do que os sistemas CVD convencionais, tornando-se um investimento altamente lucrativo para produtores comerciais de diamante.
• Qualidade de Material Superior: A geração estável de plasma de 915MHz garante a produção de diamantes com pureza Tipo IIa, superando a dureza e a tenacidade das pedras naturais para uso joalheiro e industrial.
• Integração de Componentes Premium: Ao utilizar componentes de classe mundial da Siemens, Schneider, Inficon e Fujikin, garantimos o máximo tempo de atividade e precisão para processos críticos de P&D e fabricação.
• Escalonável e Personalizável: O sistema suporta personalização de vários estilos, permitindo que as configurações de câmara de reação e gás sejam adaptadas às demandas específicas do mercado ou a requisitos exclusivos de pesquisa de materiais.
• Engenharia de Precisão: Desde as placas de gás soldadas totalmente em metal até a plataforma de molibdênio resfriada a água, cada detalhe é otimizado para a consistência operacional a longo prazo e saída de alta pureza.

Nossa equipe de engenharia está pronta para ajudar você a configurar uma solução de plasma micro-ondas que atenda aos seus objetivos de produção exatos. Entre em contato conosco hoje para uma consulta técnica ou um orçamento de projeto personalizado.
