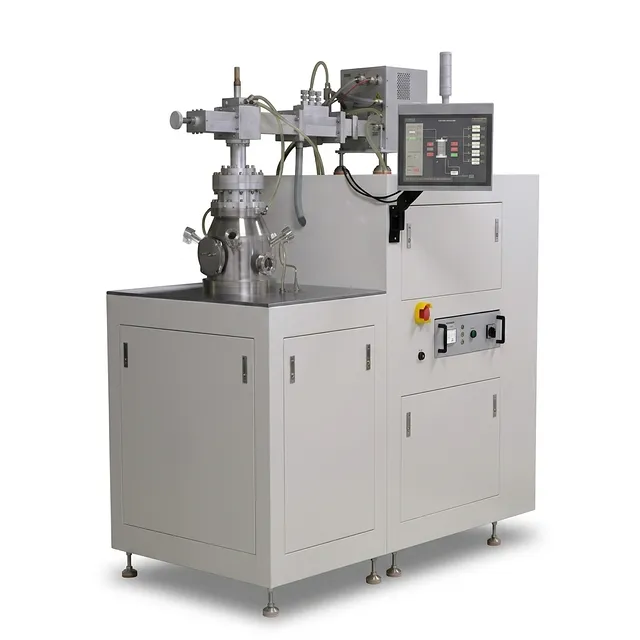

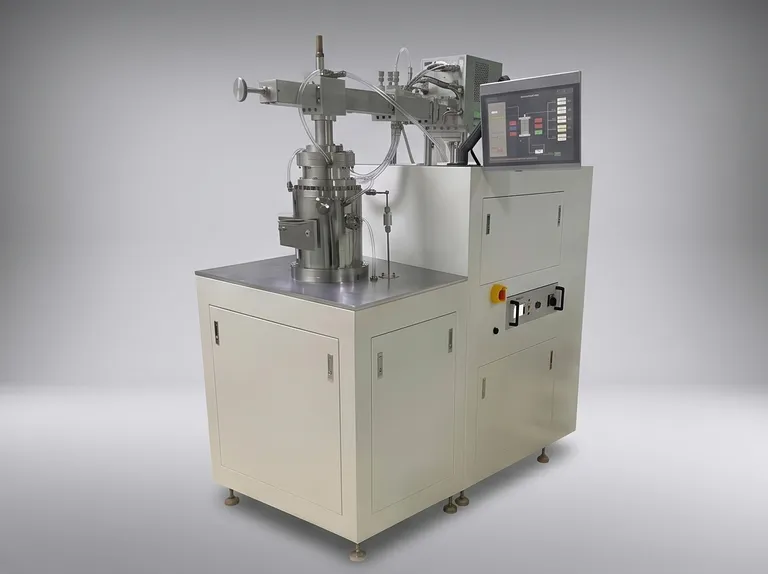

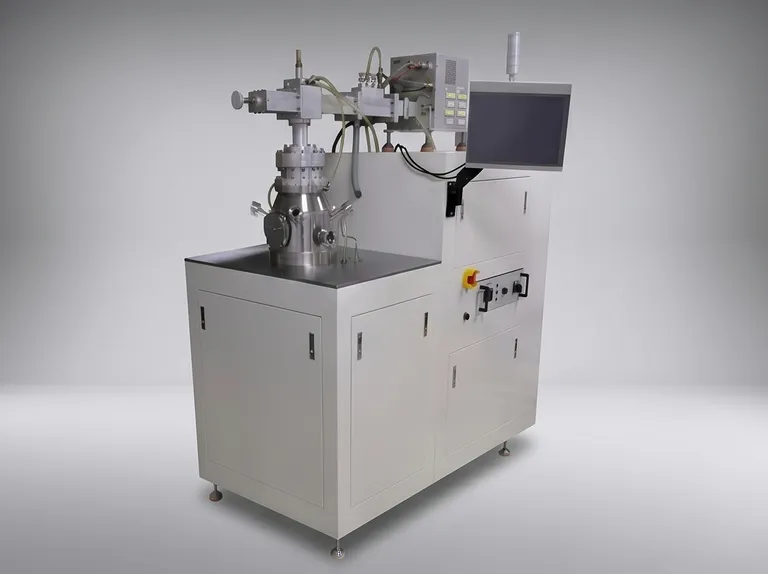

Sistema de Máquina MPCVD com Ressonador Cilíndrico para Deposição Química de Vapor de Plasma por Micro-ondas e Cultivo de Diamante para Laboratório

Visão Geral do Produto

Este sistema de deposição química de vapor por plasma por micro-ondas (MPCVD) de alto desempenho é uma solução premium para a síntese de filmes de diamante e diamantes de cristal único de alta qualidade. Ao utilizar uma câmara de vácuo sofisticada e um gerador de micro-ondas de alta potência, o equipamento facilita a decomposição de gases precursores em um estado de plasma reativo. Este processo permite a deposição precisa de átomos de carbono em substratos, possibilitando o crescimento de materiais com dureza, condutividade térmica e clareza óptica excepcionais. O sistema é projetado para fornecer um ambiente estável e sem eletrodos, que é essencial para manter os níveis extremos de pureza exigidos na ciência de materiais avançada.

Atendendo principalmente às indústrias de semicondutores, óptica e gemas, este reator é projetado para atender às rigorosas demandas tanto da produção industrial quanto de P&D de alto nível. Se o objetivo é produzir substratos de diamante de grande área para eletrônica de potência ou diamantes brutos de alta clareza para o mercado de joalheria, o equipamento entrega resultados consistentes. Sua capacidade de cultivar estruturas monocristalinas e policristalinas o torna um ativo versátil para laboratórios que focam em soluções de gerenciamento térmico de próxima geração e fabricação de ferramentas de corte de alta precisão.

Construído para excelência operacional de longo prazo, este sistema tem um histórico comprovado de mais de 40.000 horas de desempenho estável em ambientes industriais exigentes. A construção robusta em aço inoxidável 304, combinada com uma arquitetura avançada de resfriamento a água, garante estabilidade térmica mesmo durante descargas de micro-ondas de alta potência. A confiabilidade está no centro do seu design, oferecendo aos pesquisadores e fabricantes a repetibilidade necessária para escalar processos de deposição complexos sem comprometer a qualidade do cristal ou a integridade estrutural.

Características Principais

• Gerador de Micro-ondas Ajustável de Alta Potência: O sistema conta com saída de micro-ondas continuamente ajustável de 1-10 kW a 2450 MHz, fornecendo a densidade de energia necessária para o crescimento rápido de diamantes, mantendo uma estabilidade inferior a ±1%.
• Cavidade Ressonante Cilíndrica Avançada: Utilizando os modos TM021 ou TM023, o design do ressonador cilíndrico otimiza a distribuição do campo de micro-ondas para formar uma bola de plasma estável e flutuante que evita o contato com as paredes da câmara para evitar contaminação.
• Capacidade de Crescimento de Grande Área: A unidade suporta uma área de crescimento de substrato de 3 polegadas, permitindo uma carga máxima de lote de até 45 diamantes individuais, o que aumenta significativamente a produtividade para operações comerciais.
• Geração de Plasma Sem Eletrodos: Ao contrário de outros métodos de deposição, esta abordagem baseada em micro-ondas elimina fios quentes e eletrodos, garantindo que o ambiente de crescimento esteja livre de impurezas metálicas e produtos de degradação de filamentos.
• Fornecimento e Controle Precisos de Gás: Equipado com um sistema de controlador de fluxo de massa (MFC) de 5 canais para H2, CH4, O2, N2 e Ar, o equipamento permite um controle estequiométrico exato dos gases reagentes para ajustar as propriedades do cristal.
• Automação Integrada PLC Siemens: Um PLC Siemens Smart 200 e uma interface intuitiva de tela sensível ao toque fornecem controle completo sobre a temperatura de crescimento, ciclos de pressão e sequências automáticas de aumento/diminuição de potência.
• Integridade de Vácuo Superior: A câmara de reação atinge uma taxa de vazamento a vácuo inferior a 5 × 10⁻⁹ Pa·m³/s, utilizando uma combinação de anéis C metálicos e vedações de borracha para manter as condições impecáveis necessárias para a síntese de alta pureza.
• Gerenciamento Térmico Abrangente: Um sistema de resfriamento a água multilinha monitora temperatura e fluxo em tempo real, dissipando efetivamente o calor excessivo para proteger as janelas de quartzo e as vedações da câmara durante a operação prolongada a 10 kW.
• Monitoramento de Processo em Tempo Real: Contando com um termômetro infravermelho externo com faixa de 300-1400 °C e oito portas de observação dedicadas, o sistema permite o monitoramento preciso da temperatura do substrato e da estabilidade do plasma.

Aplicações

Especificações Técnicas

Por Que Escolher Este Produto

• Estabilidade Inigualável: Com um histórico comprovado de mais de 40.000 horas operacionais, este sistema fornece a confiabilidade de nível industrial necessária para ciclos contínuos de crescimento de diamante.
• Engenharia de Plasma Avançada: O design da cavidade ressonante cilíndrica garante que o plasma permaneça centrado e suspenso, eliminando o contato com a parede e garantindo a mais alta pureza do material depositado.
• Produção Escalonável: A grande área de crescimento de 3 polegadas e o sistema de micro-ondas de 10 kW de alta potência permitem o processamento em lote de alta produtividade, reduzindo significativamente o custo por quilate para produtores de diamantes gemológicos e industriais.
• Suporte Abrangente: Oferecemos um programa de suporte técnico "Zero Experiência", fornecendo receitas avançadas de cultivo de diamante e treinamento especializado para garantir que sua equipe alcance o sucesso imediato.
• Personalização Precisa: Nossa equipe de engenharia é especializada em adaptar configurações de hardware e software para atender a requisitos específicos de pesquisa, desde adições de canais de gás exclusivos até suportes de substrato personalizados.

Para uma consulta técnica ou um orçamento personalizado para o seu projeto de crescimento de diamante em laboratório, entre em contato com nossa equipe de especialistas hoje mesmo.
