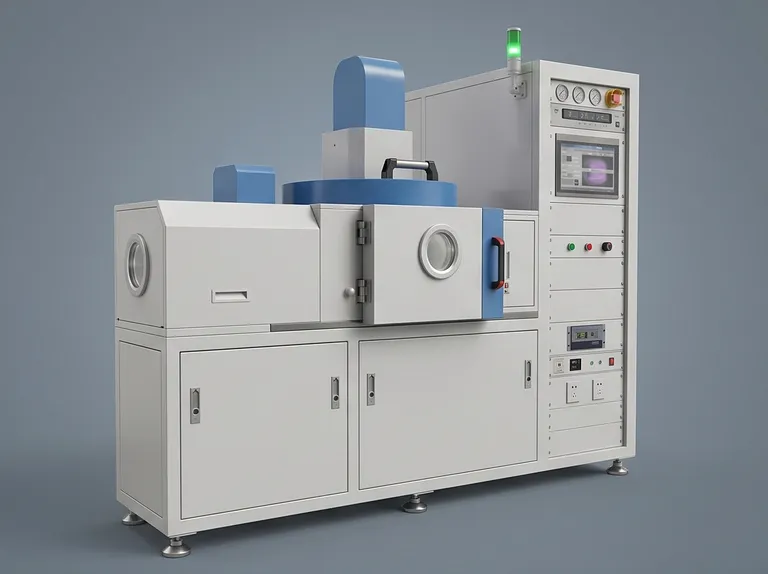

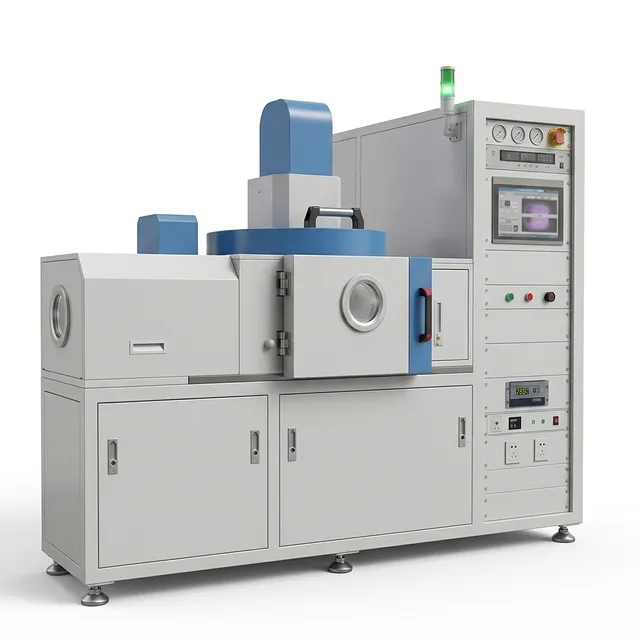

Máquina PECVD
Sistema de Deposição Química por Vapor Aprimorada por Plasma de Radiofrequência RF PECVD para Crescimento de Filmes Finos em Laboratório e Indústria
Número do item: TU-PE03
Envio: Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.
Visão Geral do Produto
Este sistema de alto desempenho de deposição química por vapor aprimorada por plasma de radiofrequência representa o auge da tecnologia de deposição de filmes finos, especificamente projetado para atender às rigorosas demandas da ciência dos materiais e da pesquisa industrial. Ao utilizar plasma de radiofrequência para dissociar gases precursores, este equipamento permite o crescimento de metais, dielétricos e semicondutores de alta qualidade a temperaturas significativamente mais baixas do que os processos tradicionais de CVD térmico. Essa capacidade é essencial para processar substratos sensíveis à temperatura, onde manter a integridade estrutural é primordial, fornecendo uma plataforma versátil para sintetizar filmes com espessura, composição e morfologia precisas.
Projetado para integração perfeita em ambientes avançados de P&D, a unidade apresenta um design integrado sofisticado, onde a câmara de vácuo e os sistemas de controle elétrico estão alojados em um único e robusto esqueleto principal. O sistema é especialmente otimizado para a deposição de filmes de Carbono Tipo Diamante (DLC) e outros revestimentos avançados usados em óptica infravermelha e microeletrônica. Com sua construção em aço inoxidável de alta pureza e gerenciamento de plasma avançado, este sistema oferece um ambiente estável e controlado para resultados consistentes e reproduzíveis em uma ampla gama de aplicações industriais.
Em condições industriais e laboratoriais exigentes, este aparelho comprova sua confiabilidade por meio de engenharia de alta precisão e lógica de controle automatizada. O equipamento é construído para lidar com reações químicas complexas, mantendo extrema integridade de vácuo e estabilidade térmica. Seja usado para a fabricação de dispositivos MEMS complexos ou para o desenvolvimento de novos materiais 2D, como grafeno, este sistema oferece a consistência operacional e a precisão técnica necessárias para tarefas de processamento térmico e engenharia de superfície de ponta.
Características Principais
- Controle de Plasma RF de Precisão: O sistema incorpora uma fonte de radiofrequência de 13,56 MHz com uma faixa de potência ajustável continuamente de 0-2000W, apresentando casamento de impedância totalmente automático para manter os níveis de reflexão abaixo de 0,5% para máxima eficiência energética e estabilidade do plasma.
- Automação e Interface Avançadas: Uma lógica especializada de "revestimento com um botão", alimentada por um PLC Omron e uma tela sensível ao toque industrial de 15 polegadas, simplifica sequências de deposição complexas, permitindo também sobrescrita manual completa e armazenamento/recuperação de parâmetros do processo.
- Arquitetura de Vácuo Sofisticada: A unidade utiliza um conjunto de bombeamento de alto desempenho - composto por uma bomba molecular, uma bomba Roots e uma bomba de apoio - para atingir um vácuo final de ≤2×10⁻⁴ Pa, garantindo um ambiente ultra limpo para o crescimento de filmes de alta pureza.
- Engenharia Robusta da Câmara: Construída em aço inoxidável de alta qualidade 0Cr18Ni9 SUS304 com superfície interna polida, a câmara apresenta uma porta de abertura superior horizontal e tubos de água de resfriamento integrados para gerenciar cargas térmicas durante ciclos de deposição prolongados.
- Sistema de Fornecimento de Gás de Precisão: Um sistema de mistura de gases de quatro vias, utilizando fluxômetros britânicos de alta precisão e frascos tampão especializados, garante distribuição uniforme do gás na superfície alvo, o que é crítico para obter revestimentos conformais em geometrias complexas.
- Gerenciamento Térmico Integrado: O sistema emprega aquecimento por lâmpada de iodo-tungstênio para gerenciamento rápido e controlado da temperatura do substrato até 200°C, complementado por um resfriador 8P e uma máquina de água quente de 6KW para regulação eficaz da temperatura da parede da câmara.
- Protocolos Abrangentes de Segurança e Intertravamento: Matrizes avançadas de sensores monitoram pressão da água, pressão do ar e sinais de RF, com fechamento automático de válvulas e alarmes sonoros-luminosos para proteger tanto o operador quanto o equipamento em caso de qualquer desvio do processo.
- Registro Detalhado do Processo: O software de controle registra todos os estados das válvulas, parâmetros de vácuo e configurações de RF em intervalos de um segundo, armazenando até meio ano de dados operacionais para análise abrangente de rastreabilidade e controle de qualidade.
Aplicações
| Aplicação | Descrição | Benefício Principal |
|---|---|---|
| Fabricação de Componentes Ópticos | Deposição de revestimentos anti-reflexo de DLC e dielétricos em substratos de germânio e silício para a faixa infravermelha de 3-12um. | Durabilidade aprimorada e índice de refração controlado para óptica de alto desempenho. |
| Fabricação de Semicondutores | Crescimento de silício amorfo hidrogenado (a-Si:H) e filmes de passivação em wafers de silício texturizados para uso solar e microeletrônico. | Processamento em baixa temperatura evita danos térmicos a superfícies texturizadas delicadas. |
| MEMS e Microeletrônica | Desenvolvimento de sistemas microeletromecânicos complexos que requerem camadas de filmes finos uniformes e conformais em estruturas 3D. | Cobertura de degrau e conformalidade superiores em geometrias de alta relação de aspecto. |
| Produção de Revestimentos Protetores | Aplicação de filmes duros e resistentes ao desgaste de Carbono Tipo Diamante (DLC) para ferramentas industriais e componentes sensores sensíveis. | Alta dureza do filme e inércia química alcançadas em baixas temperaturas do substrato. |
| Síntese de Novos Materiais | Crescimento de grafeno e outros materiais 2D em substratos complexos, incluindo nanocones 3D para fotodetectores. | Máxima interação luz-matéria através do encapsulamento perfeito de estruturas 3D. |
| Passivação Dielétrica | Deposição de filmes de nitreto de silício e oxinitreto de silício para isolamento elétrico e proteção superficial em circuitos integrados. | Controle preciso sobre a espessura e composição do filme com estresse térmico mínimo. |
Especificações Técnicas
| Característica | Detalhes da Especificação para TU-PE03 |
|---|---|
| Identificador do Modelo | TU-PE03 |
| Forma do Equipamento | Tipo caixa; porta de tampa superior horizontal; host integrado e gabinete elétrico |
| Dimensões da Câmara de Vácuo | Ф420mm (Diâmetro) × 400mm (Altura) |
| Material da Câmara | Aço Inoxidável SUS304 (Corpo); Alumínio de Alta Pureza (Tampa Superior) |
| Vácuo Final | ≤ 2,0 × 10⁻⁴ Pa (dentro de 24 horas) |
| Recuperação de Vácuo | Atmosfera para 3 × 10⁻³ Pa ≤ 15 minutos |
| Sistema de Bombeamento | Bomba Molecular FF-160 + Bomba Roots BSJ70 + Bomba de Apoio BSV30 |
| Taxa de Aumento de Pressão | ≤ 1,0 × 10⁻¹ Pa/h |
| Medição de Vácuo | Medidor de Ionização ZJ27; Medidores Pirani ZJ52; Medidor de Filme Capacitivo CDG025D-1 |
| Fonte de Alimentação RF | 13,56 MHz; 0-2000W ajustável; Casamento de Impedância Automático |
| Sistema de Aquecimento | Lâmpada de Iodo-Tungstênio; Máx. 200°C; Precisão de Controle de ±2°C |
| Alvo Catódico | Alvo de Cobre Resfriado a Água de Ф200mm |
| Alvo Anódico | Substrato de Cobre de Ф300mm |
| Controle de Fluxo de Gás | 4 Fluxômetros (0-200 SCCM); Frascos tampão para mistura de gases |
| Sistema de Controle | PLC Omron; Tela Sensível ao Toque de 15 polegadas; Computador Principal TPC1570GI |
| Resfriamento a Água | Tubos principais SUS304; Resfriador 8P; Máquina de Água Quente 6KW |
| Consumo de Energia | ~ 16 KW |
| Fonte de Alimentação | Trifásico cinco fios 380V, 50Hz |
| Área Total Ocupada | Design integrado com câmara de vácuo (esquerda) e gabinete de controle (direita) |
Por Que Escolher Este Produto
- Gerenciamento Térmico Superior: Diferente dos sistemas padrão, esta unidade apresenta tanto um resfriador 8P quanto uma máquina de água quente de 6KW, permitindo o controle preciso das temperaturas da parede da câmara para minimizar a contaminação e otimizar a qualidade da deposição.
- Eficiência de Automação Inigualável: A lógica operacional de "um botão" reduz significativamente a curva de aprendizado dos operadores, garantindo ao mesmo tempo que processos complexos de deposição multicamada sejam executados com absoluta consistência a cada vez.
- Engenharia de Vácuo de Alta Integridade: Ao combinar bombas moleculares e Roots de alta qualidade com uma câmara SUS304 polida, o sistema mantém o ambiente ultra limpo necessário para aplicações semicondutoras e ópticas de alta pureza.
- Desempenho RF Confiável: A rede de casamento automática avançada garante que o plasma permaneça estável mesmo durante mudanças na composição do gás, proporcionando crescimento uniforme do filme e prevenindo danos por reflexão de potência na fonte.
- Hardware e Software Personalizáveis: Oferecemos serviços de personalização profunda para adaptar o hardware e o software de controle aos seus requisitos específicos de pesquisa ou produção, garantindo que o equipamento se ajuste perfeitamente ao seu fluxo de trabalho único.
Nossa equipe de engenharia está pronta para discutir seus requisitos específicos de filmes finos e fornecer um orçamento detalhado para uma solução personalizada de processamento térmico.
